По своей сути подключение видеорегистратора к локальной сети совершенно не отличается от подключения обычного компьютера к локальной сети. Для того что бы система видеонаблюдения начала функционировать как положено, все её компоненты должны быть соединены локальной сетью, это утверждение верно практически для любой современной системы т.к. каждая из них использует ЛВС сеть для связи между своими компонентами. Видеорегистратор с помощью ЛВС подключается к ip камерам наблюдения, пост оператора организованный на базе обычного или специализированного ПК уже в свою очередь подключается к регистратору тоже с помощью ЛВС и доступ к/из сети Интеренет также предоставляется посредством локальной вычислительной сети. Исключение составляют только соединения видео регистратора с аналоговыми камерами, но этот вариант мы не рассматриваем. Так что без ЛВС сейчас просто никуда, и именно её настройку мы сейчас и будем производить.

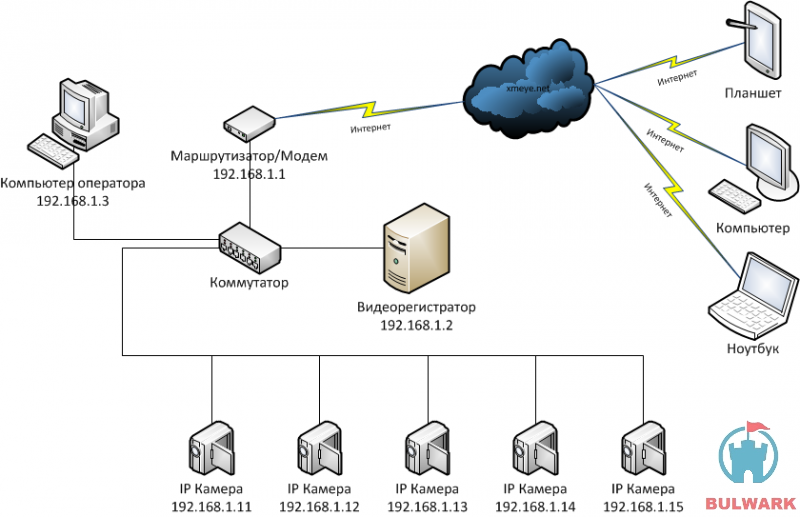

Первое что стоит сделать при создании любой локальной сети это продумать и описать её структуру. Пусть ваш проект будет нарисован в блокноте или просто на бумажке или вообще составлен "в уме", но он должен быть. Особенно это актуально если сеть планируется крупной, со множеством узлов, в таком случае без проекта и плана сети просто не обойтись. Ниже приведённая схема тоже своего рода проект.
Возьмём за основу утверждение что физически сеть уже проложена и все устройства подключены правильно, питание подано. Осталось только настроить адресацию и наша сеть оживёт. Для этого каждому устройству в сети необходимо назначить собственный, уникальный в пределах сети ip адрес. мы будем рассматривать сеть с небольшим кол-вом узлов построенную с испотльзованием технологий Ethernet и Wi-Fi. Связь в сети будет осуществлятся при помощи протокола TCP/IP.
Как правило в качестве адреса для локальных вычислительных сетей (ЛВС) на базе TCP/IP используется маска вида x.x.x.x, к примеру 192.168.1.x, такую маску адреса мы и будем брать за основу. В такой сети все устройства имеют IP адрес отличающийся только последней из 4-х цифр и она может принимать значения от 1 до 254.
Подробно о сетях TCP/IP и адресацию можно прочесть здесь TCP/IP , а также про IP адрес и про Локальные сети в целом.
На начальном этапе нужно определится с назначением адресов всем сетевым устройствам. В качестве примера возьмём сеть в которой имеются маршутизатор (модем) для доступа в интернет, сетевой видеорегистратор (DVR) для записи, компьютер оператора и несколько, скажем 5, IP камер (IPCAM) видеонаблюдения. Кроме того к видеорегистратору могут быть подключены и аналоговые камеры (CCTV), но они в построении ЛВС не учавствуют.
Исторически так сложилось что "первый" ip адрес 192.168.1.1 закреплён на маршутизатором, остальные же ip адреса вы вольны раздавать устройствам в любом порядке, главное не запутаться в них (адресах) в последствии. У нас получилась примерно такой список:
При настройке каждого устройства в отдельности мы должны будем указать: выбранный для устройства IP адрес, маску подсети (255.255.255.0), адрес шлюза (маршутизатора, в нашем случае это 192.168.1.1) и адреса DNS сервера. В качестве последнего можно смело указывать адрес ДНС сервера Google (8.8.8.8) или же адрес ДНС сервера вашего провайдера.
PS: Для начала работы системы этих настроек вполне достаточно, и если нет ошибок в разводке, сеть сразу начнёт работать. Далее останется настроить запись, доступ на DVR, но это уже темы совсем другой статьи.
